Использование последовательных портов в персональном компьютере всегда сопровождается какими-то проблемами – при всей своей кажущейся простоте RS232-протокол, реализованный в COM-портах, не так уж и тривиален. Дело в том, что минимальный набор сигналов: Tx – передача, Rx – прием и общая шина заземления – недостаточны для полноценной эксплуатации. Значит, нам понадобится еще ряд управляющий линий (в специальной литературе они называются квитирующими), подключенных к 9-штыревому разъему. Краткий исторический экскурс напомнит нам, что на заре компьютерной эры коммуникации с последовательной передачей данных выполнялись по линии, состоящей и 25 проводников. Переход на разъем DB9 – это дань миниатюризации и в общем-то положительный шаг к упрощению коммуникации.

Вопросов к разъему DB9 нет. Назначение его контактов известно и хорошо изучено. Напомним их тем, кому эта информация важна в виде справочника:

Как разведены сигналы COM-порта на хостовой платформе?

Сложности начинаются там, где «косичка», ведущая от разъема DB9, подключается на материнской плате к гребенке. Это такие штыри, куда вдевается пластиковая ответная часть «косички» (см. нижнее фото). К сожалению, до сих пор нет единого стандарта, определяющего назначение выводов гребенки последовательного порта на хостовой платформе. Ресурсы в интернете, посвященные проблемам распайки  COM-порта, утверждают, что существует два основных подхода к этому вопросу: по методу Intel сначала нумеруются длинные полоски гребенки, а вот компания Asus считает, что правильно чередовать выводы между рядами.

Очевидно, что в реальной жизни можно встретиться и с большим количеством вариантов. Девять выводов COM-порта позволяют создать достаточно комбинаций, а значит и проблем для подключения внешней планки к разъему внутри материнской платы.

Самый простой способ не ошибиться – искать «земляной вывод»! Вариант от Asus характерен тем, что пин GNG находится внутри гребенки, для Intel-style его нужно искать по краям этого разъема на хостовой патформе.

Как организовано подключение COM-порта к разъему RJ45?

Еще одна задача, связанная с выносом последовательных портов на заднюю панель системника, начинается тогда, когда вместо стандартного разъема используется RJ45, более характерный для компьютерных сетей. Дело в том, что сетевой коннектор рассчитан на подключение восьмижильного кабеля, а значит на нем на один контакт меньше, чем нужно для COM-порта. Чем-то нужно пожертвовать. Какие подходы демонстрируют ведущие производители компьютеров?

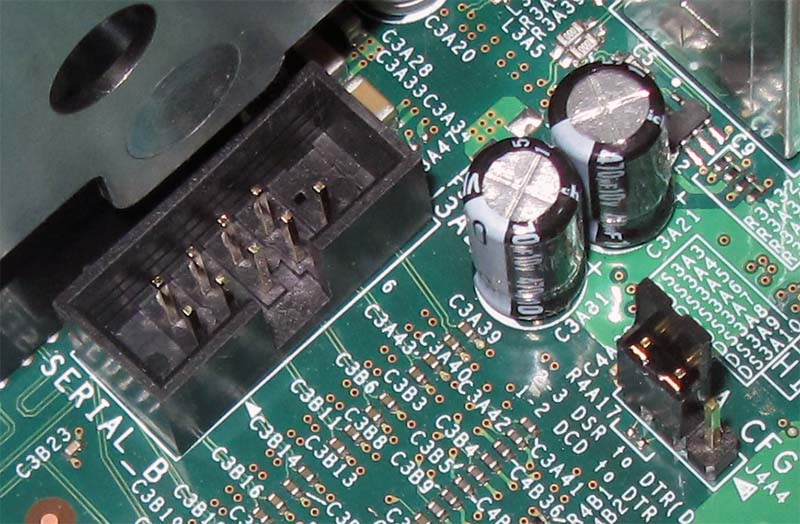

Коммутация сигналов DSR и DCD на плате Intel
для подключения COM-порта через RJ45-коннектор

И снова законодателем мод выступает компания Intel. Для нее характерен следующий подход: пользователю предоставляется право самостоятельно отключать один из двух квитирующих сигналов: либо DSR, либо DCD. Почему так? Потому что сигналы RTS/CTS в любом случае должны присутствовать в RJ45-коннекторе. Без них управление потоком данных невозможно! Хотя, конечно, можно было бы просто пожертвовать линией Ring, которая уже давно не используется: время модемов и коммутируемых соединений ушло в прошлое, что, впрочем, в скором будущем ожидает и последовательный порт.
